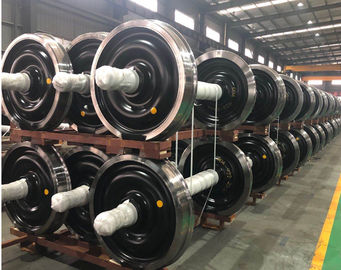

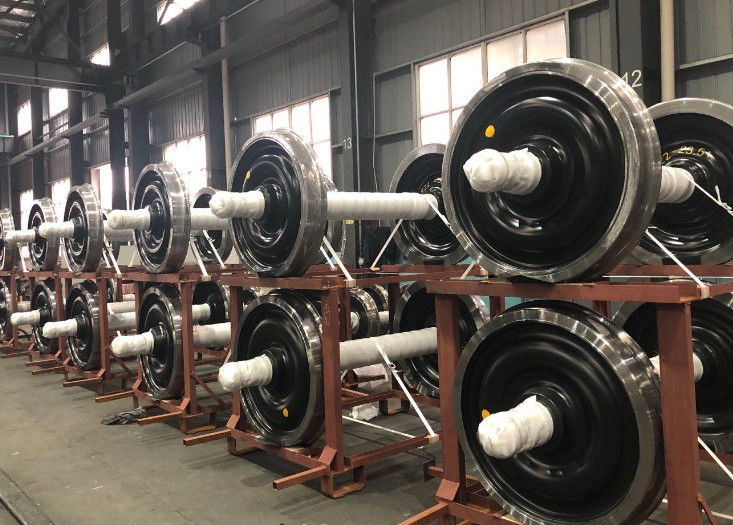

ชุดล้อรถไฟฟ้า BA004 ชุดล้อสําหรับ Y25 โบกี้ วากอน ชุดล้อ TSI การรับรอง

ชุดล้อรถไฟฟ้า BA004 ชุดล้อสําหรับ Y25 โบกี้ วากอน ชุดล้อ TSI การรับรอง

วงล้อขนาด 1435 มิลลิเมตร มีวงล้อ monoblock ขนาด 920 มิลลิเมตร สําหรับภาระแกน 22,5 ตัน ตามนิติบุคคลทางเทคนิค EN EN13260 (วงล้อ); EN13261 (แกน) และ EN13262 (วงล้อ)

คุณลักษณะทางเทคนิคหลัก:

- กว้าง 1435 มิลลิเมตร

- ความยาวแกนรวม 2180 (+1/-1) มม.

- ระยะทางระหว่างแกนหมุน 2000 มม.

- ระยะทางระหว่างล้อ 2 ล้อที่กดบนแกน: 1360 (+1/-1)

- การกดวงล้อชื่อบนเส้นกลางแกน f 200 mm

- น้ําหนักของล้อประมาณ 998 กิโลกรัม

- กว้างวงล้อ 920 (+4/-0) มม.

- กว้างล้อป้ายขีดจํากัดการสกัด 840 (+2/0) mm

- ความกว้างของล้อ 135 (+1/-1) mm

- กว้างภายในล้อของล้อทางด้านริม 810 (+ 0/-4) มม

- กว้างในล้อของล้อตรงข้ามฝั่งริม 810 (+ 0/-4) mm

- ความหนาของเนื้อเยื่อ:

- ที่เชื่อมต่อกับวงกลม 20 (+2/-0) มม

- ที่เชื่อมต่อกับเรือ 20 (+2/-0) มม.

- กว้างภายนอกของจมูกด้านตรงข้ามฝีปาก 240 (+4/-0) มม.

- กว้างภายนอกของจมูกด้านฝีปาก 240 (+4/-0) มม.

- ความยาวของฮาบ: 185 (+3/-0) มม.

- กว้างกระบอกแกน 173 (+2/-0) มม.

- การกดวงล้อในระดับนามิตร - ในระยะกลางแกน 200 มม

- โปรไฟล์ม้วนตาม EN13715-S1002/h28/e32.5/6.7%

- ความยาวแกนรวม 2180 (+1/-1) มม.

- กว้างกระดาษแกน 130p6 ((+0.068/+0.043) มม

- ความยาวของหมุน 191 (+ 0.5/- 0.5) มม.

- กว้างของตัวปิดแกน f 160 t7 (+ 0.174/+ 0.134) มม

- ความยาวของเครื่องปิด 58 (+1/-0) มม.

- การกดวงล้อในระดับนามิตร - ในระยะกลางแกน 200 มม
