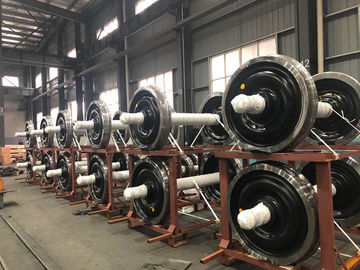

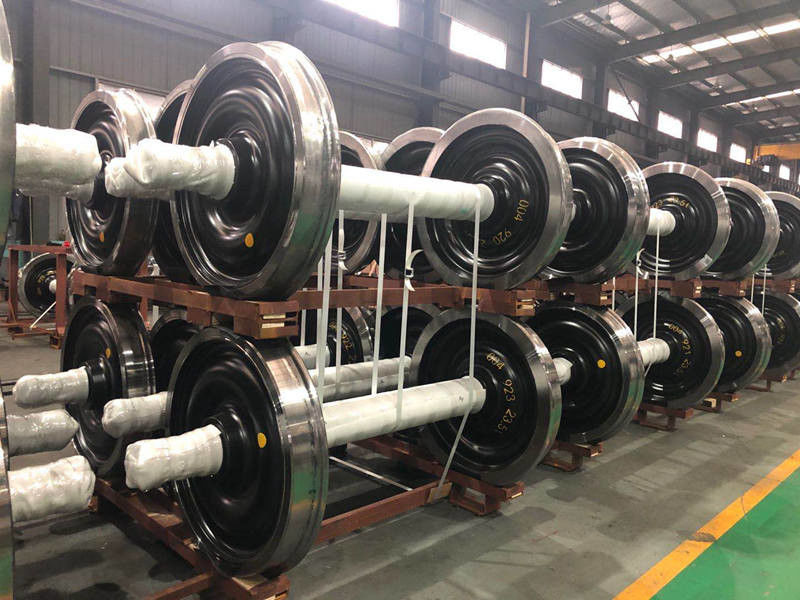

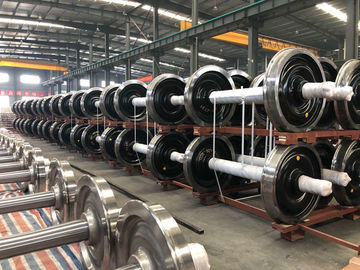

23ชุดล้อรถไฟฟ้าขนาด.5t

TSI Certified BA004 Wheelset, TSI Wheelset, อุตสาหะ 23.5t Wheelset, รถไฟ wheelset

วงล้อ ขนาด 1435 มิลลิเมตร มีวงล้อ monoblock ขนาด 920 มิลลิเมตร สําหรับภาระแกน 22,5 ตันตามนิติบุคคลทางเทคนิค EN EN13260 (วงล้อ); EN13261 (แกน) และ EN13262 (วงล้อ)

ประกาศความสอดคล้องของสมาคมยุโรป (EC) ที่ประกาศโดยตัวแทนที่ได้รับอนุญาตของผู้ผลิต ตาม DIRECTIVE 2008/57/EC

คุณลักษณะทางเทคนิคหลัก:

- กว้าง 1435 มิลลิเมตร

- ความยาวแกนรวม 2180 (+1/-1) มม.

- ระยะทางระหว่างแกนหมุน 2000 มม.

- ระยะทางระหว่างล้อ 2 ล้อที่กดบนแกน: 1360 (+1/-1)

- การกดวงล้อชื่อบนเส้นกลางแกน f 200 mm

- น้ําหนักของล้อประมาณ 998 กิโลกรัม

- กว้างวงล้อ 920 (+4/-0) มม.

- กว้างล้อป้ายขีดจํากัดการสกัด 840 (+2/0) mm

- ความกว้างของล้อ 135 (+1/-1) mm

- กว้างภายในล้อของล้อทางด้านริม 810 (+ 0/-4) มม

- กว้างในล้อของล้อตรงข้ามฝั่งริม 810 (+ 0/-4) mm

- ความหนาของเนื้อเยื่อ:

- ที่เชื่อมต่อกับวงกลม 20 (+2/-0) มม

- ที่เชื่อมต่อกับเรือ 20 (+2/-0) มม.

- กว้างภายนอกของจมูกด้านตรงข้ามฝีปาก 240 (+4/-0) มม.

- กว้างภายนอกของจมูกด้านฝีปาก 240 (+4/-0) มม.

- ความยาวของฮาบ: 185 (+3/-0) มม.

- กว้างกระบอกแกน 173 (+2/-0) มม.

- การกดวงล้อในระดับนามิตร - ในระยะกลางแกน 200 มม

- โปรไฟล์ม้วนตาม EN13715-S1002/h28/e32.5/6.7%

- ความยาวแกนรวม 2180 (+1/-1) มม.

- กว้างกระดาษแกน 130p6 ((+0.068/+0.043) มม

- ความยาวของหมุน 191 (+ 0.5/- 0.5) มม.

- กว้างของตัวปิดแกน f 160 t7 (+ 0.174/+ 0.134) มม

- ความยาวของเครื่องปิด 58 (+1/-0) มม.

- การกดวงล้อในระดับนามิตร - ในระยะกลางแกน 200 มม
