รายละเอียดสินค้า:
|
| ชื่อสินค้า: | 20-40T โบกี้ แฟรมข้าง | มาตรฐาน: | aar |
|---|---|---|---|
| โหลดเพลา: | 20-40t | ฐานล้อ: | 1500-2000มม |
| วัสดุ: | สแตนเลส | การใช้งาน: | การบำรุงรักษาทางหลวง |
| การบรรจุ: | ไม้พาเลท | งาน ของ เรา: | OEM |
| เบอร์มาตรฐาน: | M-201 | ||
| เน้น: | กรอบรถไฟฟ้า 40T,กรอบรถไฟฟ้า 30T,กรอบรถยนต์บ๊อกกี้ |
||
20-40T AAR M-201 Railteco Bogie รอบข้าง
1 คําอธิบายกับ 20-40T โบกี้ กล่องด้านข้าง:
20-40T Bogie Side Frame เป็นองค์ประกอบที่สําคัญในการวางของรถรถไฟฟรีแต่ยังเกี่ยวข้องกับความปลอดภัยของการขนส่งทางรถไฟ.กรอบข้างคือการเชื่อมสองวงล้อและโอนน้ําหนักของร่างรถจากระบบการสนับสนุนและการแขวนยนต์ไปยังล้อและราง
ในช่วง 20 ปีที่ผ่านมา การออกแบบกรอบข้างและเทคโนโลยีการผลิตของประเทศของฉันได้รับการปรับปรุงอย่างมาก และคุณภาพกรอบข้าง Bogie ยังได้รับการปรับปรุงอย่างต่อเนื่องฟังก์ชันหลักของกรอบด้าน bogie คือดังนี้:
2 ปริมาตรกับ 20-40T Bogie Side Frame:
| ชื่อสินค้า | กรอบข้าง |
| วัสดุ | โลหะไร้ขัด |
| สี | สีดํา |
| ภาระแกน |
20T-40T |
| ฐานล้อ (A) | 1727.2 มิลลิเมตร |
| ระยะระหว่างกล่องคอลัมน์ (B) | 420 มม |
| ความสูงของกล่องคอลัมน์ (C) | 440 มม. |
| ระยะห่างของกระตุ้นกระตุ้นของพีเดสเทล (D) | 160 มม. |
| ความกว้างของล็อกการผลักดันของฐาน (E) | 66 มม. |
3.สารประกอบทางเคมีของกรอบด้านหล่อ:
|
วัสดุ เกรด |
C≤ | Si≤ | Mn≤ | P≤ | S≤ | Cu≤ | Ni≤ | Cr≤ | โม ≤ |
| ประเภท B | 0.28 | 0.40 | 1.00 | 0.030 | 0.030 | 0.30 | 0.30 | - | - |
| ประเภท C | 0.28 | 0.40 | 1.50 | 0.030 | 0.030 | 0.30 | 0.35 | 0.30 | 0.30 |
4 คุณสมบัติทางกลของกรอบด้านการโยน:
|
วัสดุ เกรด |
ความแข็งแรงในการดึง | ความแข็งแรง | อัตราการยืด |
อัตราการลด ในส่วน |
การดูดซึมแรงกระแทก |
| ประเภท B | ≥485 | ≥ 260 | ≥ 24 | ≥36 | ≥20 ((-7 °C) |
| ประเภท C | ≥620 | ≥415 | ≥ 22 | ≥45 | ≥20 ((-18 °C) |
5การใช้งาน:
1.ชุดล้อรถบรรทุกสินค้า
2.เซ็ทล้อรถโดยสาร
3.ชุดล้อรถยนต์
4ชุดล้อทั้งหมดสามารถนําเสนอพร้อมและกล่องแกน หรือไม่มีเข็ม
6คุณสมบัติ:
◆รับรอง 1/2 ของภาระของ bogie;
◆ประกอบกล่องแกนและวงล้อเพื่อสร้างระยะล้อคงที่
◆ติดตั้งและสนับสนุนส่วนประกอบของสปริงและเบรคฐาน
กรอบข้างโดยทั่วไปถูกทําจากเหล็กเหล็กโดยกระบวนการการโยน และมักมีแผ่นสวมเสา, แผ่นสวมเสาและองค์ประกอบอื่น ๆ
Railteco สามารถออกแบบและผลิตกรอบข้างที่ใช้สําหรับรถ bogies ที่มีทุกชนิดของสอยทาง, ความจุแกนและความเร็วการเดินที่แตกต่างกันตามมาตรฐานอเมริกัน AAR M-201, AAR M-203, AAR M-210, มาตรฐานทางรถไฟของจีน TB/T 3012 และมาตรฐาน GOST

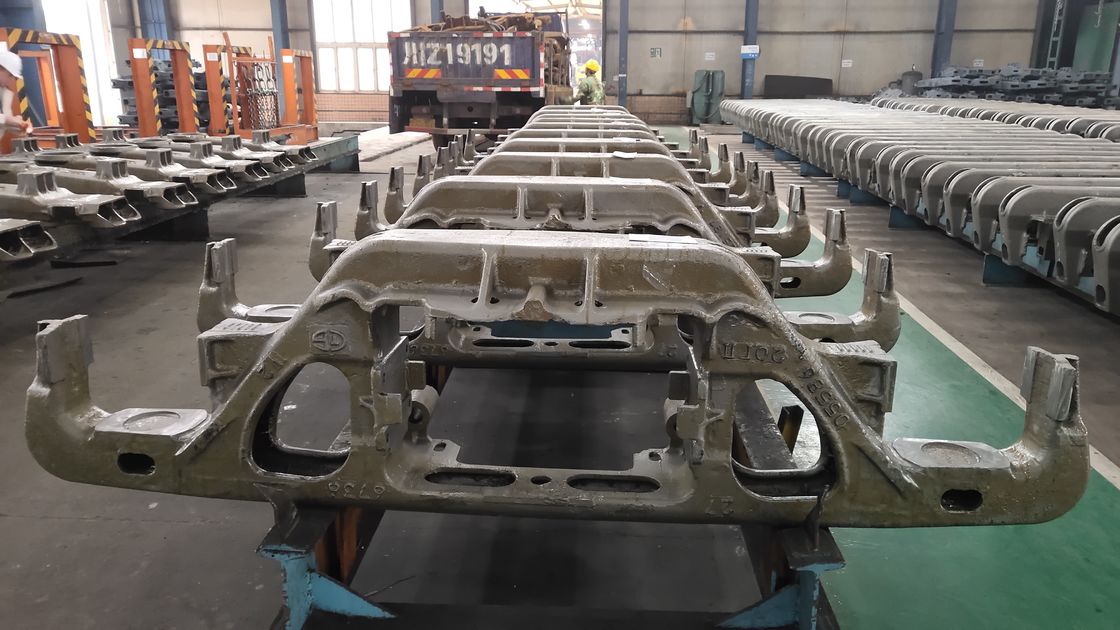

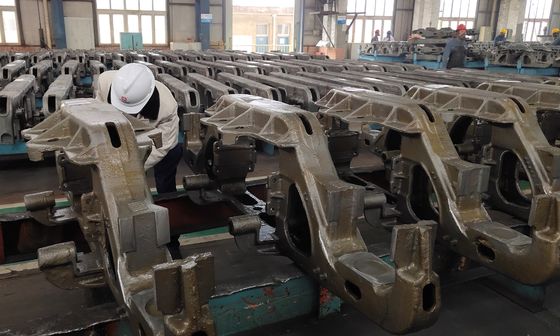

7 ภาพเพิ่มเติม:
