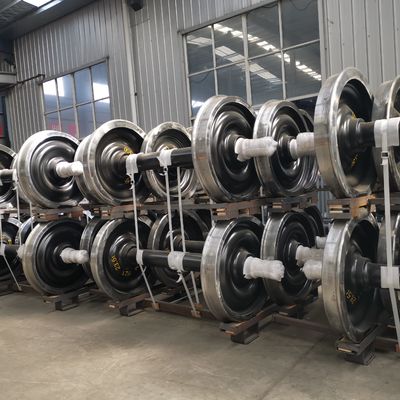

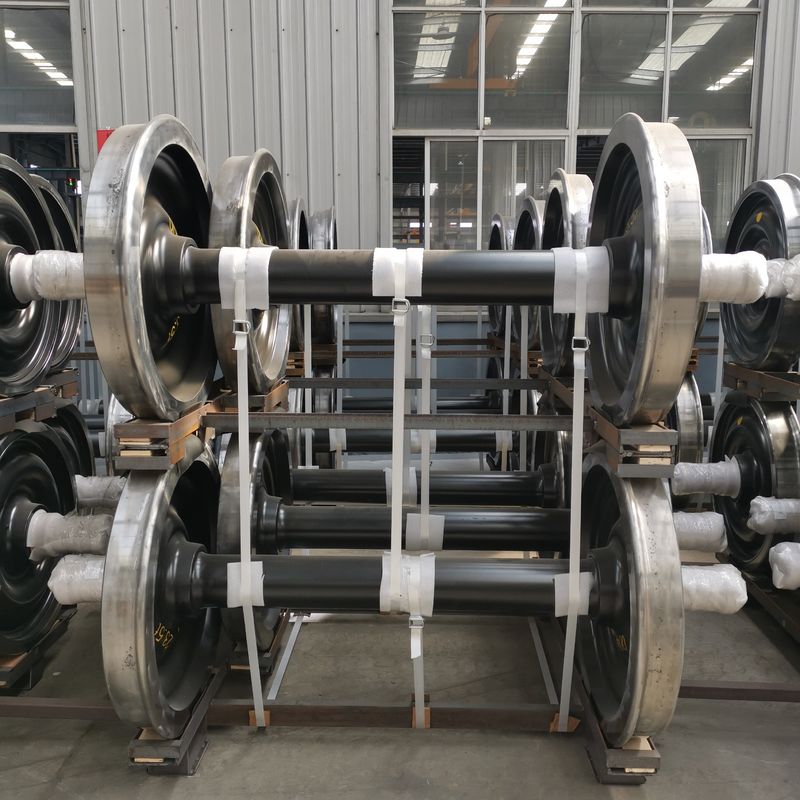

สแตนเลสโกหก BA004 920mm รถไฟล้อชุดสําหรับ Y25 โบกี้

BA004 ชุดล้อ / ชุดล้อ 920 มม.

ชุดล้อรถไฟฟ้า BA004 ชุดล้อ พร้อมการรับรอง TSI รถไฟฟ้ารถคันล้อ ชุดล้อมาตรฐานยุโรป 920 มม

BA004 วงล้อหรือวงล้อ 920 มม.

รายละเอียด

แบรนด์:Railteco

ประเทศกําเนิด: จีน

การใช้งาน:สําหรับ Y25 โบกี้ รถกระบะ ((แกน: BA002 แกน,ล้อ: BA004ล้อ)

ความหนาของแกน:23.5t

ใบรับรอง:ใบรับรอง TSI

กระบวนการ: การปลอมแปลง

การรับประกัน:5 ปี

ราคา: สามารถต่อรองได้

การชําระเงิน:T/T หรือ L/C

ความสามารถในการจําหน่าย: 1250/เดือน

ระยะเวลาในการจัดส่ง: (ใน Railteco) ประมาณ 30 วัน

การบรรจุปกติ: พาเล็ต ((สตั๊กล้อโดยไม่ต้องมีหมุนและกล่องแกน 1 ถัง 20GP สามารถบรรจุ 14 ชิ้นของสตั๊กล้อ สตั๊กล้อที่มีหมุนและกล่องแกน 1 ถัง 20GP สามารถบรรจุ 12 ชิ้น)

วงล้อ ขนาด 1435 มิลลิเมตร มีวงล้อ monoblock ขนาด 920 มิลลิเมตร สําหรับภาระแกน 22,5 ตันตามนิติบุคคลทางเทคนิค EN EN13260 (วงล้อ); EN13261 (แกน) และ EN13262 (วงล้อ)

มาตรฐาน: EN13260

ตรา: ตามภาพวาดและความต้องการของลูกค้า

คุณลักษณะทางเทคนิคหลัก:

- กว้าง 1435 มิลลิเมตร

- ความยาวแกนรวม 2180 (+1/-1) มม.

- ระยะทางระหว่างแกนหมุน 2000 มม.

- ระยะทางระหว่างล้อ 2 ล้อที่กดบนแกน: 1360 (+1/-1)

- การกดวงล้อชื่อบนเส้นกลางแกน f 200 mm

- น้ําหนักของล้อประมาณ 998 กิโลกรัม

- กว้างวงล้อ 920 (+4/-0) มม.

- กว้างล้อป้ายขีดจํากัดการสกัด 840 (+2/0) mm

- ความกว้างของล้อ 135 (+1/-1) mm

- กว้างภายในล้อของล้อทางด้านริม 810 (+ 0/-4) มม

- กว้างในล้อของล้อตรงข้ามฝั่งริม 810 (+ 0/-4) mm

- ความหนาของเนื้อเยื่อ:

- ที่เชื่อมต่อกับวงกลม 20 (+2/-0) มม

- ที่เชื่อมต่อกับเรือ 20 (+2/-0) มม.

- กว้างภายนอกของจมูกด้านตรงข้ามฝีปาก 240 (+4/-0) มม.

- กว้างภายนอกของจมูกด้านฝีปาก 240 (+4/-0) มม.

- ความยาวของฮาบ: 185 (+3/-0) มม.

- กว้างกระบอกแกน 173 (+2/-0) มม.

- การกดวงล้อในระดับนามิตร - ในระยะกลางแกน 200 มม

- โปรไฟล์ม้วนตาม EN13715-S1002/h28/e32.5/6.7%

- ความยาวแกนรวม 2180 (+1/-1) มม.

- กว้างกระดาษแกน 130p6 ((+0.068/+0.043) มม

- ความยาวของหมุน 191 (+ 0.5/- 0.5) มม.

- กว้างของตัวปิดแกน f 160 t7 (+ 0.174/+ 0.134) มม

- ความยาวของเครื่องปิด 58 (+1/-0) มม.

- การกดวงล้อในระดับนามิตร - ในระยะกลางแกน 200 มม
